對德國HBM傳感器的靜態特性的要求是，輸入為0時，輸出也為0，對于一定大小的輸入，根據某種對應關系輸出的大小也是確定的。靜態特性表示德國HBM傳感器在被測量各值處于穩定狀態時的輸入-輸出的關系，其主要指標是靈敏度、線性度、穩定性、遲滯等 。

1、測量范圍與靈敏度

對于一定大小的輸入，輸入和輸出關系可表示為

若輸入變化 Δx ，則對應輸出有 Δy 的變化，即

式中，k（x）為靈敏度系數，表示輸出隨輸入變化的程度。

不管輸入值是多大，最理想是希望式（2-2）能成立。但實際上，要使式（2-2）成立，對輸入的范圍是有限制的。因?yàn)閭鞲衅髟捌渥儞Q電路的工作范圍都是有限的。例如，彈性元件在一定的彈性應力作用下產生彈性形變，但超過了它的彈性極限就會產生塑性變形，傳感器原來的彈性形變特性就不能恢復，因此必須限制彈性形變量，從而限制了它的工作范圍 。任何傳感器都有其測量范圍，一般來說靈敏度系數越大，測量范圍越窄。測量范圍又稱為量程，它用于表征傳感器能夠承受最大輸入量的能力，其數值是傳感器的示值范圍上、下限之差。由于傳感器的輸出和輸入經常是兩個不同的量，因此靈敏度可能是有量綱的參量（mV／mm 、mA／K 等）。

2、靈敏度界限

輸入 x 改變 Δx，輸出 y 改變 Δy，Δx 變小，Δy 也隨之變小，但一般來說Δx 小到某種程度，輸出就不再變化，這時的 Δx 稱為靈敏界限，有時也稱為分辨率。

存在靈敏度界限的主要原因有兩個方面。一方面是當輸入變化很小時，此變化被傳感器內部吸收了，反映不到輸出端去。這猶如齒條和齒輪配合時多少總有空隙存在，如果 Δx 相當于這個空隙，那么這個 Δx 就無法傳遞出去。另一方面是傳感器輸出存在噪聲，如果傳感器相對于輸入的輸出小于噪聲電平時，就很難把有用信號和噪聲區分開來。噪聲的振幅是按統計規律變化的，常用均方根值來評價噪聲電平，如果不加上最起碼的輸入值（使相對應的輸出值與噪聲電平大小相當），是得不到有用的輸出值的，這就給出了最低的靈敏度界限。

3、線性度

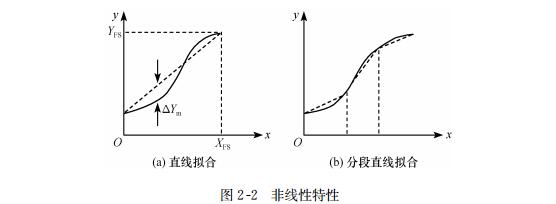

大多數德國HBM傳感器是按輸入和輸出的一定比例關系設計的，但實際上是實現不了的。對于一非線性靜態特性，線性度用來說明靜特性曲線偏離某種擬合直線的程度。通常從其最大偏差 ΔY m 與滿量程（測量范圍的比值 ε L 來表示［圖2-2（a）］，有

由于非線性是以某種擬合直線為基準線而定的，故不同的擬合所得的線性度不同。常用的擬合方法有基準線性擬合、獨立線性擬合、最小二乘法擬合等。很明顯，這種擬合將產生線性化誤差。圖2-2（b）所示的分段折線逼近曲線將有較高的擬合精度，分段越多，擬合精度越高。例如，傳感器后接微機系統，線性補償將是非常容易的，可有效地提高傳感器的測量精度。

4、遲滯差

德國HBM傳感器的輸入逐漸增加到達某一值，與輸入由高到低逐漸減少到剛才相同值時的輸出值，在大多數情況下是不一致的，這叫作遲滯現象。遲滯現象是由于傳感元件的響應受到輸入過程的影響而產生的。換句話說，這表明傳感元件有記憶功能。圖2-3表明了典型的遲滯特性曲線，它由輸入量增大的上升分支和輸出量減小的下降分支所對應的輸出不同，其差值 ΔY 與滿量程值之比為遲滯差。

5、穩定性

 在德國HBM傳感器的輸入端加入同樣大小的輸入時，最理想的情況是，不管什么時候，輸出值的大小始終保持不變。但實際上隨著時間的推移，大多數的傳感器特性都會改變。對同一大小的輸入，即使環境條件完全一樣，所得的輸出值較之以前也有所不同，這是因?yàn)閭鞲性驑?gòu)成傳感器的部件的特性隨著時間的推移而發生了變化，產生一種稱為經時變化的現象，即使是長期放置，不同的傳感器也會產生不同的經時變化現象。特性變化與使用次數有關的傳感器，受到經時變化現象的影響更大。

使用德國HBM傳感器時，如果對元件施加不當?shù)耐饬虿槐匾丶訜?，就?huì)產生不可逆變化，這樣的變化累積下去勢必引起傳感器特性的變化。

德國HBM傳感器在連續使用過程中，即使輸入保持一定，有時也會出現輸出朝一個方向偏移的現象，這種現象叫作漂移，輸入值是0也會發生漂移，稱為零漂現象。

有時在接通電源的時候，傳感器的工作會不穩定，因而會產生較大的漂移，這時傳感器內部的發熱量尚未達到正常值，因而工作點下跌，但這樣的漂移是暫時性的，最終會自行消失，達到正常狀態所需的時間叫升溫時間。因此接通電源后，在升溫時間內最好避免使用傳感器。

不穩定性的隨機性較大，故較難用計算機進行處理，盡管目前已發展有不少校正零漂和時漂的算法，但比校正非線性來說顯然要困難得多。因此穩定性對傳感器來說是一個非常重要的特性 。達不到一定穩定程度的傳感器是不能用的。新開發的傳感器如果穩定性很差，還不足以稱為傳感器，只能說是研究了一種新的物理或化學的轉換方法。
